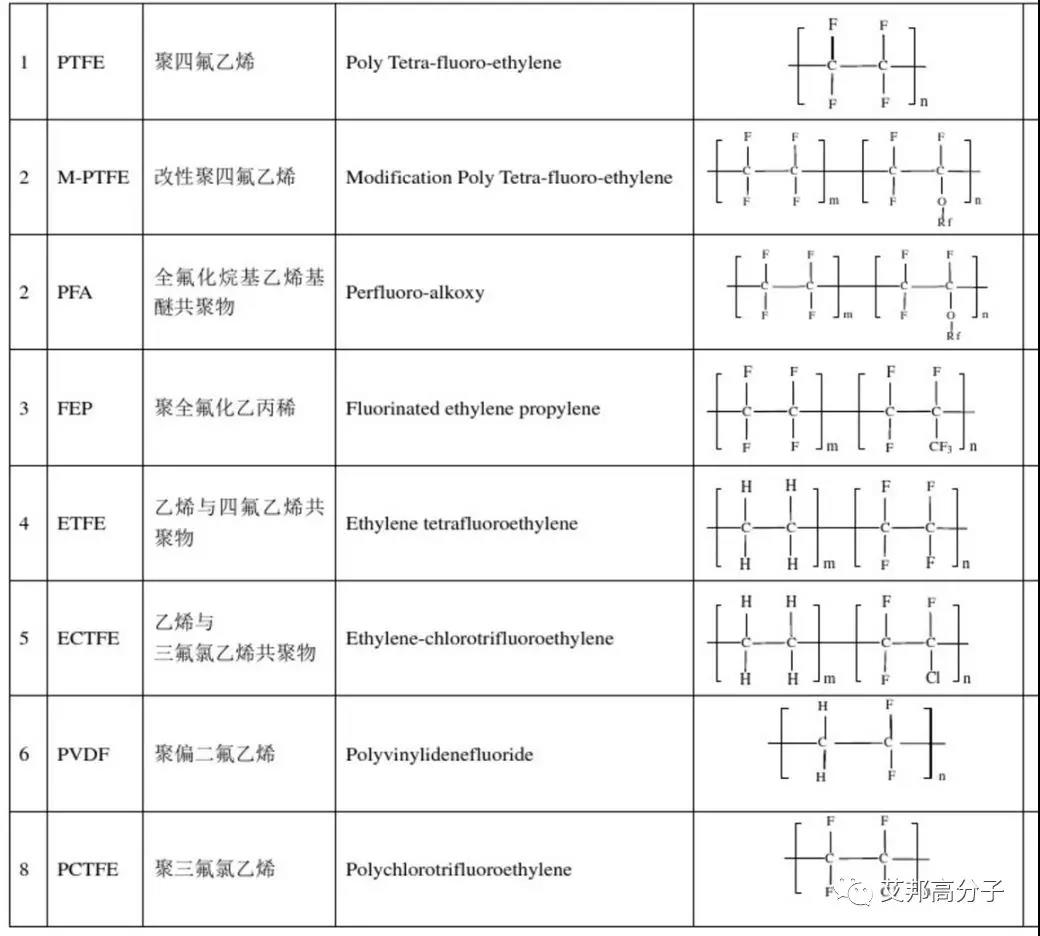

氟塑料家族除了大家知曉的“塑料王”聚四氟乙烯（PTFE）以外，含氟常見(jiàn)的塑料其實(shí)還有：PFA、FEP、ETFE、ECTFE、PVDF、PCTFE等，如下圖：



關(guān)于氟塑料家族的整體介紹，我們此前發(fā)過(guò)一篇文章，大家可以參考下不止PTFE，氟塑料家族兄弟全曝光，我們這里用三句話概括FEP：

（1）FEP是使用量第三大的氟塑料

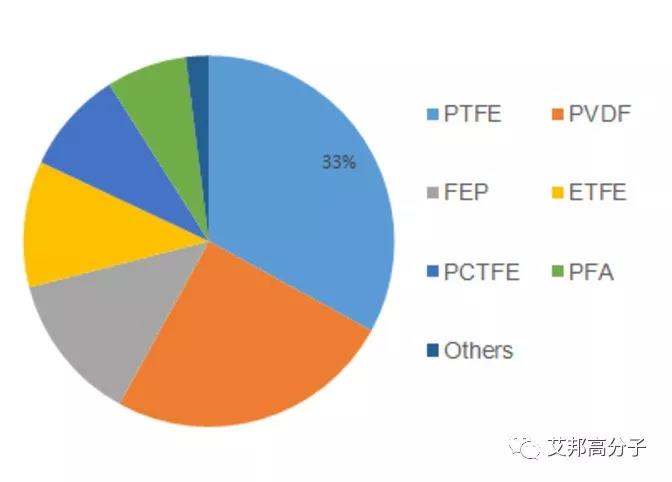

氟塑料使用量最大的當(dāng)然是PTFE，畢竟一提到氟塑料，大家第一反應(yīng)是PTFE，使用量第二的是PVDF，使用量第三的是FEP，在前面給大家介紹了氟家族的老二PVDF（氟材料家族之聚偏氟乙烯（PVDF）簡(jiǎn)介），今天小編帶你了解一下氟家族的老三FEP。



（2）FEP是四氟乙烯和六氟丙烯共聚而成
FEP是全氟乙烯丙烯共聚物的簡(jiǎn)稱，英文名Fluorinated Ethylene Propylene，俗稱F46。FEP是四氟乙烯和六氟丙烯共聚而成的，六氟丙烯的含量約15％左右，是聚四氟乙烯的改性材料。



（3）FEP結(jié)晶度比PTFE低，熔點(diǎn)較低，加工性能更好

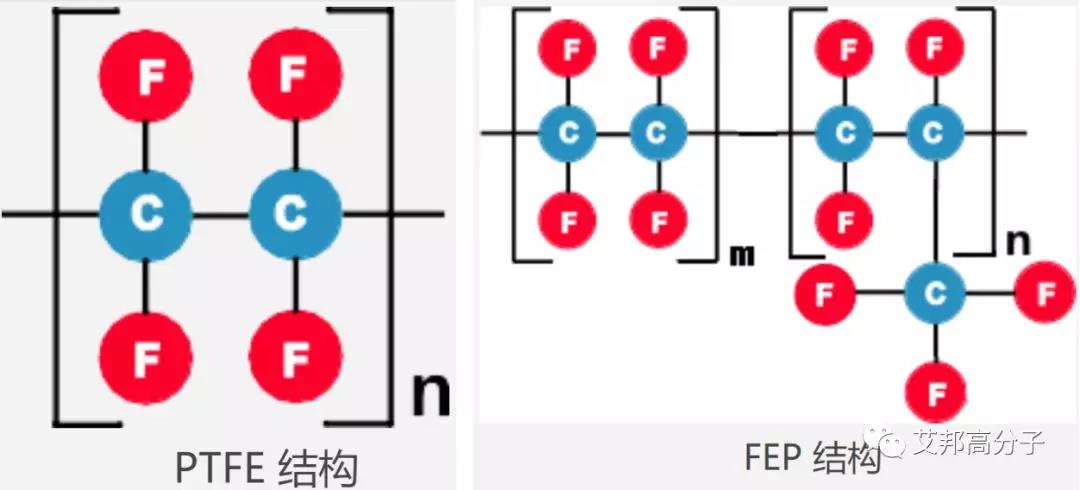

在化學(xué)中，結(jié)構(gòu)決定性能，結(jié)構(gòu)影響著結(jié)晶。高分子鏈的化學(xué)結(jié)構(gòu)越簡(jiǎn)單，鏈節(jié)的對(duì)稱性越高，取代基越小，分子鏈就越柔順，也就越容易結(jié)晶。PTFE為線型高分子、結(jié)構(gòu)對(duì)稱，F(xiàn)EP為支鏈型高分子，故FEP的結(jié)晶性沒(méi)有PTFE高，加工性能比PTFE好，熔點(diǎn)較之會(huì)低。

高聚物	偏轉(zhuǎn)溫度，°C		熔點(diǎn)，°C
	0.5 MPa	1.8 MPa
PVDF	148	113	178
PCTFE	126	75	218
ECTFE	116	77	240
ETFE	104	74	270
FEP	70	51	270
PFA	73	48	310
聚四氟乙烯	121	56	327

FEP樹(shù)脂具有類(lèi)似聚四氟乙烯(PTFE)的優(yōu)良性能，同時(shí)具有熱塑成型的特點(diǎn)，用“剛?cè)岵?jì)”來(lái)形容是非常的形象生動(dòng)，F(xiàn)EP的詳細(xì)性能特點(diǎn)、應(yīng)用以及相關(guān)企業(yè)如后所述，如有遺漏或錯(cuò)誤歡迎加群交流指正。

一、性能特點(diǎn)

1.結(jié)晶度

    FEP樹(shù)脂是一種結(jié)晶性高聚物，其結(jié)晶度低于PTFE。FEP結(jié)晶熔化點(diǎn)為580F，密度為2.15g/cm3(克/立方厘米)，它是一種軟性塑料，其拉伸強(qiáng)度、耐磨性、抗蠕變性低于許多工程塑料。

    當(dāng)熔融的FEP樹(shù)脂緩慢冷卻到晶體熔點(diǎn)以下溫度時(shí)，結(jié)晶度較大，在 50％~60％之間；當(dāng)熔體以淬火方式迅速冷卻時(shí)，結(jié)晶度較小，在 40％~50％之間。FEP樹(shù)脂為球晶結(jié)構(gòu)，其結(jié)構(gòu)會(huì)因樹(shù)脂的加工溫度、熱處理方式而存在一定的差異。

2. 耐化學(xué)穩(wěn)定性

    FEP樹(shù)脂的耐化學(xué)穩(wěn)定性與聚四氟乙烯相似，具有優(yōu)異的耐化學(xué)穩(wěn)定性。除與高溫下的氟元素、熔融的堿金屬和三氟化氯等發(fā)生反應(yīng)外，與其他化學(xué)藥品接觸時(shí)均不被腐蝕。

3. 絕緣性能

    FEP樹(shù)脂的電絕緣性能和聚四氟乙烯十分相近。介電系數(shù)在很寬的溫度和頻率范圍（-80~200℃，50~1010Hz）內(nèi)基本保持不變；介質(zhì)損耗角正切隨頻率的變化而變化，但受溫度影響變化不大。

    FEP樹(shù)脂的體積電阻率很高，一般大于1015Ω.m，且隨溫度變化甚微，也不受水和潮氣的影響。耐電弧大于165s。

    FEP樹(shù)脂的擊穿場(chǎng)強(qiáng)隨厚度的減少而提高，當(dāng)厚度大于1mm 時(shí)，擊穿場(chǎng)強(qiáng)在 30KV/mm以上，但不隨溫度的變化而變化。

4. 熱穩(wěn)定性

    FEP樹(shù)脂的耐熱性能低于聚四氟乙烯，可在-80~200℃的溫度范圍內(nèi)連續(xù)使用。在-200℃和260℃的極限情況下，也可以短時(shí)間使用。

FEP樹(shù)脂的熱分解溫度高于熔點(diǎn)溫度，在 400℃以上才會(huì)發(fā)生顯著的熱分解。但由于FEP樹(shù)脂中存在微量的不穩(wěn)定端基在熔點(diǎn)以上溫度時(shí)也會(huì)分解，因此300℃以上進(jìn)行加工時(shí)也必須注意適當(dāng)?shù)耐L(fēng)。

5. 力學(xué)性能

   FEP樹(shù)脂與聚四氟乙烯相比，硬度及抗拉強(qiáng)度略有提高，摩擦系數(shù)也比聚四氟乙烯略大。常溫下，F(xiàn)EP具有較好的耐蠕變性能；但當(dāng)溫度高于100℃時(shí)，耐蠕變性能反而不及聚四氟乙烯。

二、應(yīng)用

FEP樹(shù)脂根據(jù)加工需要分為粒料、分散液和粉料三種。其中，粒料按其熔融指數(shù)的不同可分為模壓、擠出和注塑成型用；分散液供浸漬燒結(jié)用；粉料供靜電噴涂、模壓等用。

1. 普通應(yīng)用

    FEP可應(yīng)用到軟性塑料，其拉伸強(qiáng)度、耐磨性、抗蠕變性低于許多工程塑料。它具備較好的化學(xué)惰性，較寬的溫度和頻率范圍，以及較低的介電常數(shù)。因此FEP薄膜被被廣泛應(yīng)用于化學(xué)及藥品的密封層、電容器介質(zhì)、特種電纜的絕緣層、導(dǎo)線絕緣、電器儀表絕緣及密封襯墊。

FEP線纜

2.  5G通訊

FEP分子結(jié)構(gòu)的極性低，介電常數(shù)和介電損耗低，材料被廣泛用在信息通信領(lǐng)域。在5G通訊時(shí)代，F(xiàn)EP薄膜也被廣泛研究應(yīng)用于FCCL絕緣層。此外，因?yàn)镕EP良好的性能，目前在電子通訊行業(yè)，也廣泛與PI薄膜、LCP薄膜等復(fù)合，提高產(chǎn)品的綜合性能。

FEP薄膜

3. 醫(yī)療

    FEP薄膜還可用于醫(yī)藥領(lǐng)域，比如醫(yī)用滅菌袋、一次性留置針套管、生化培養(yǎng)皿等。

圖攝于2019年橡塑展 科慕化學(xué)展臺(tái)

本文節(jié)選自艾邦高分子微信公眾號(hào)。
